Несущая
конструкция

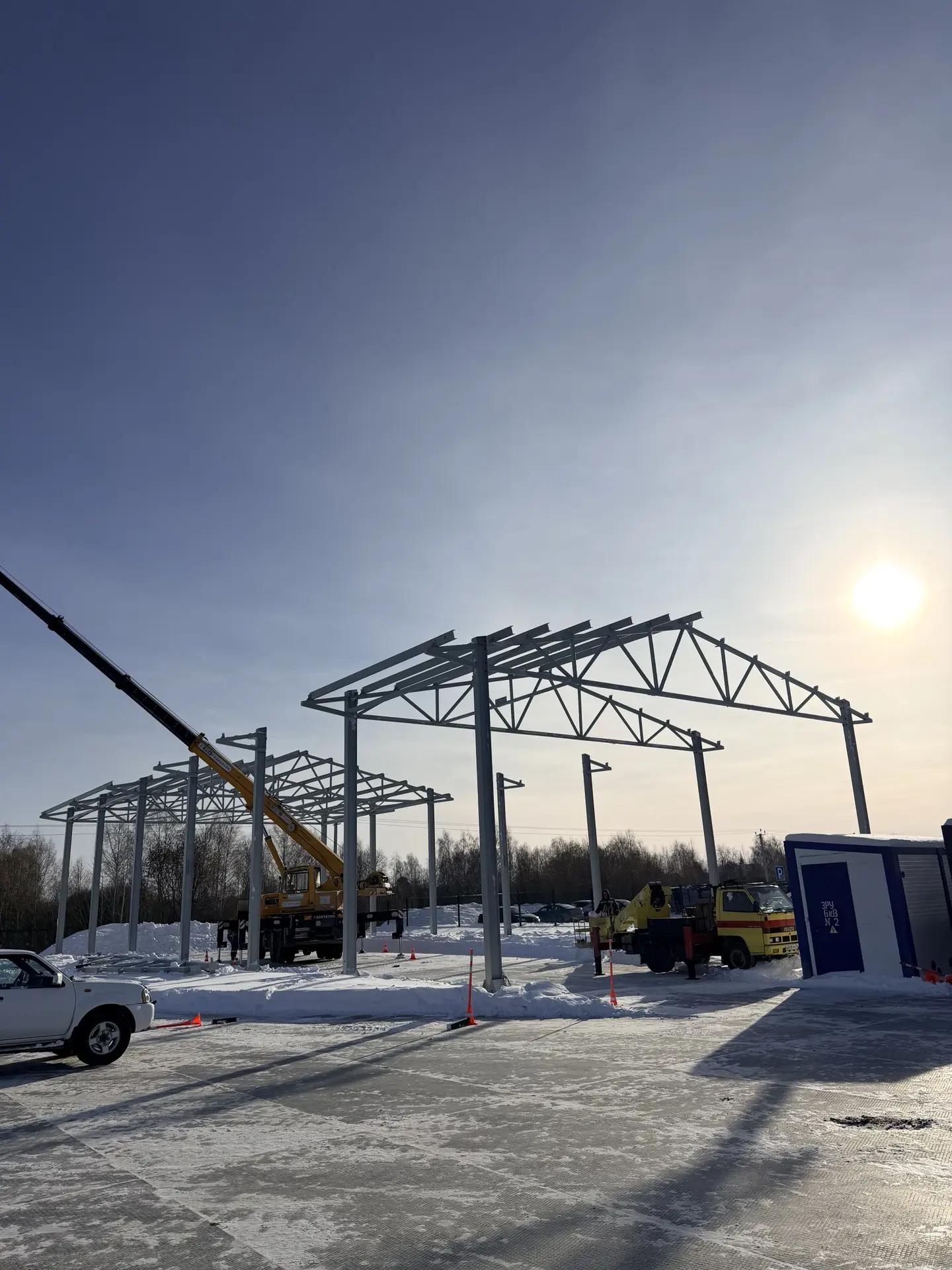

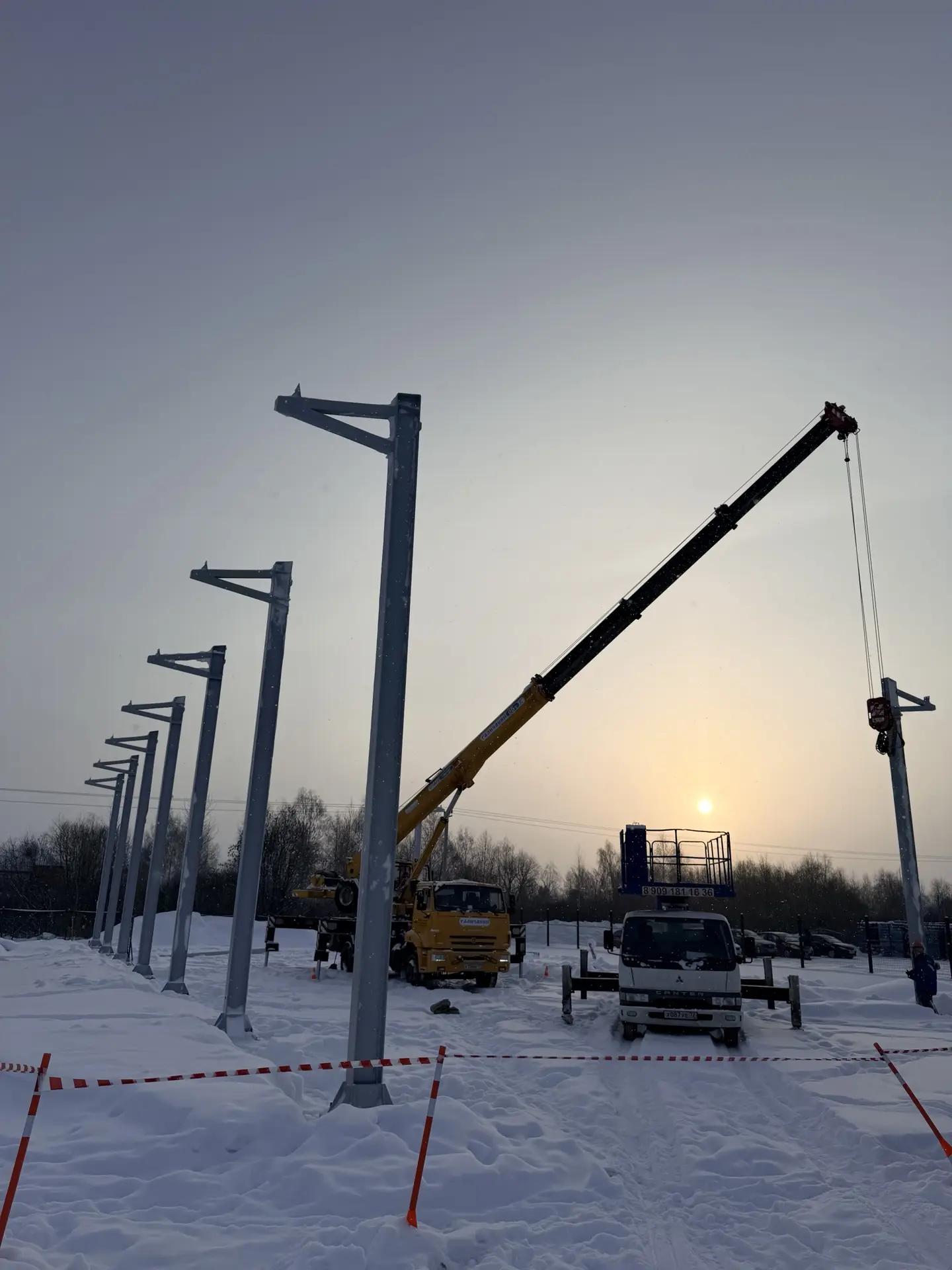

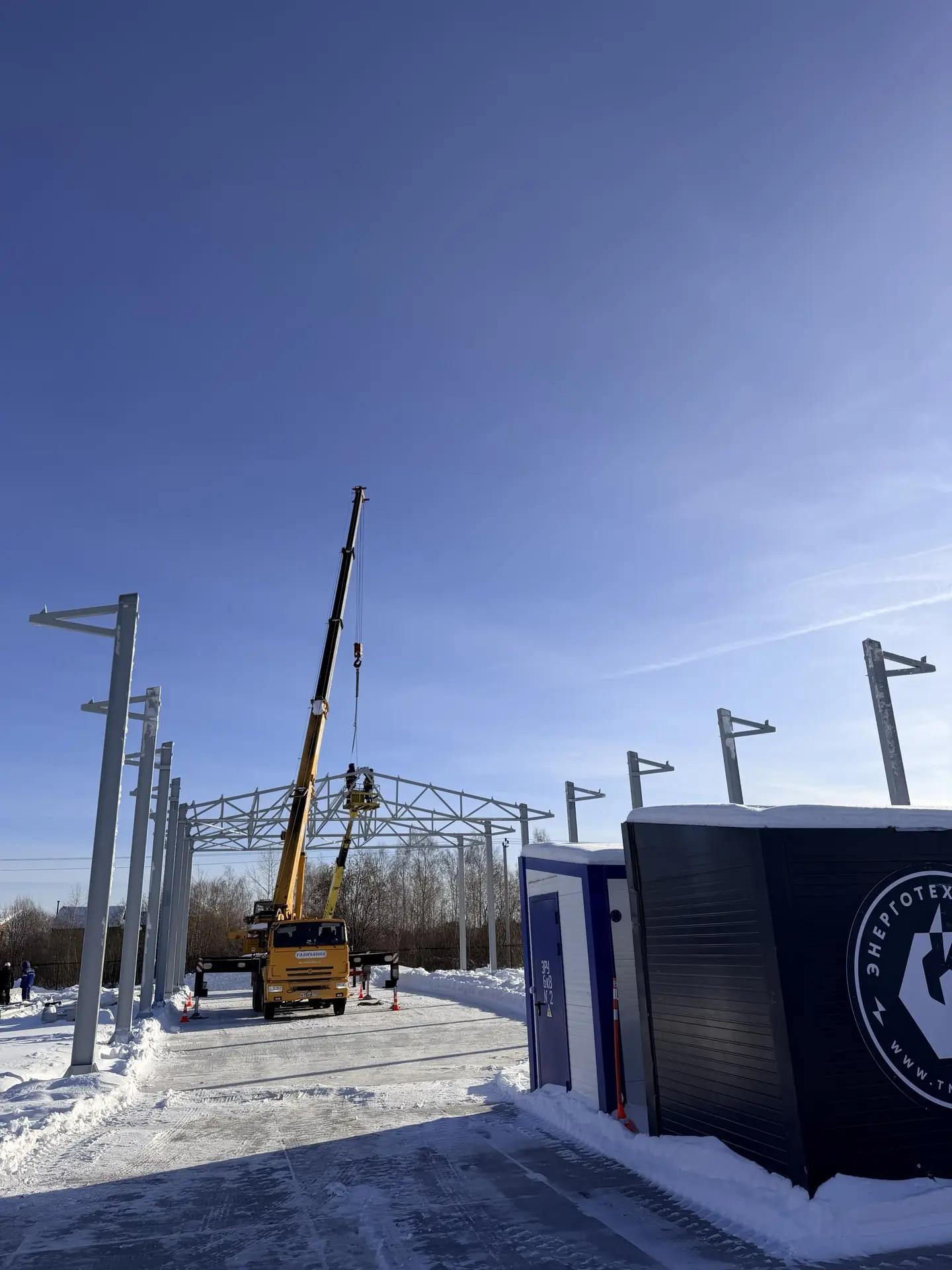

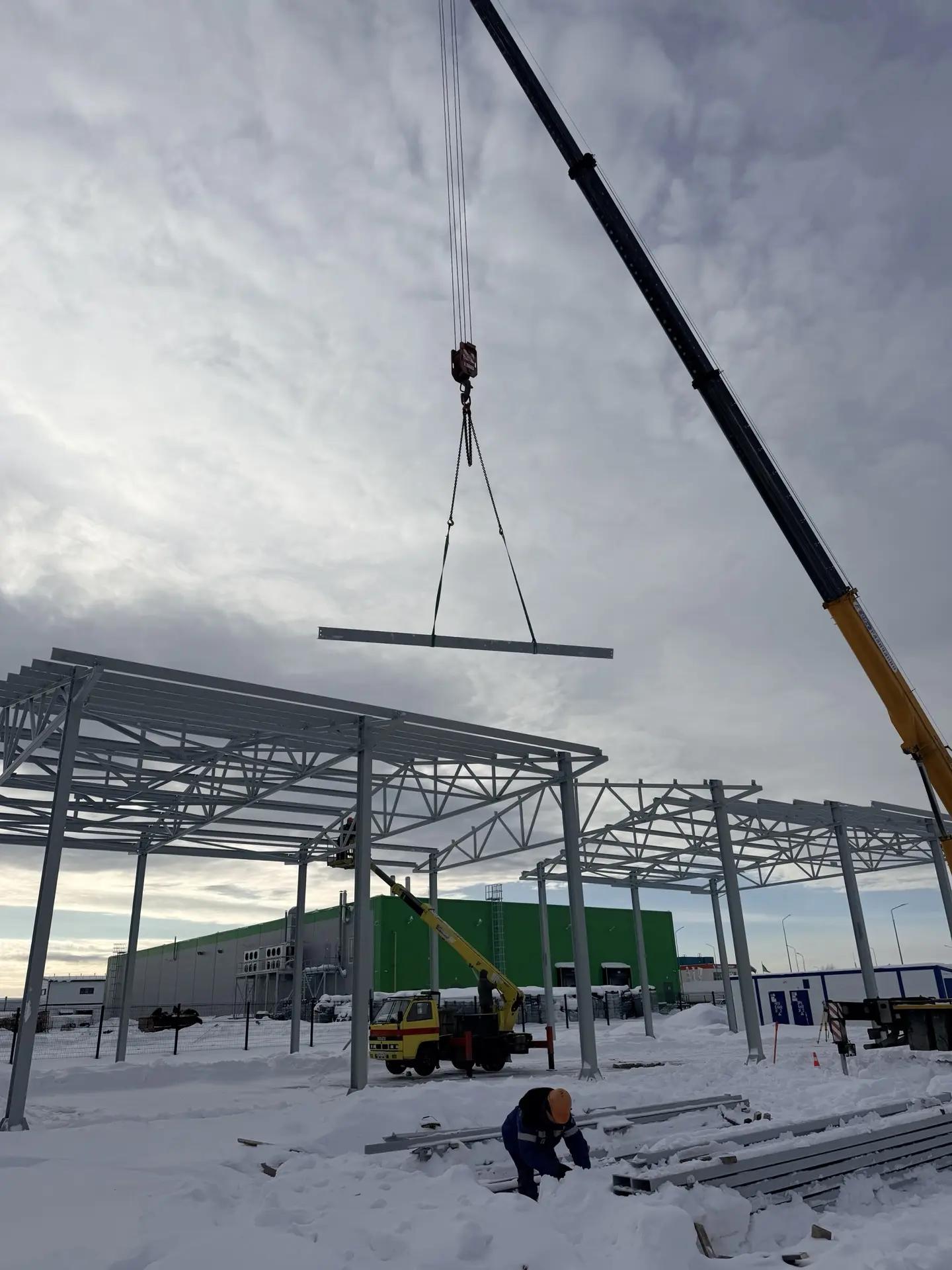

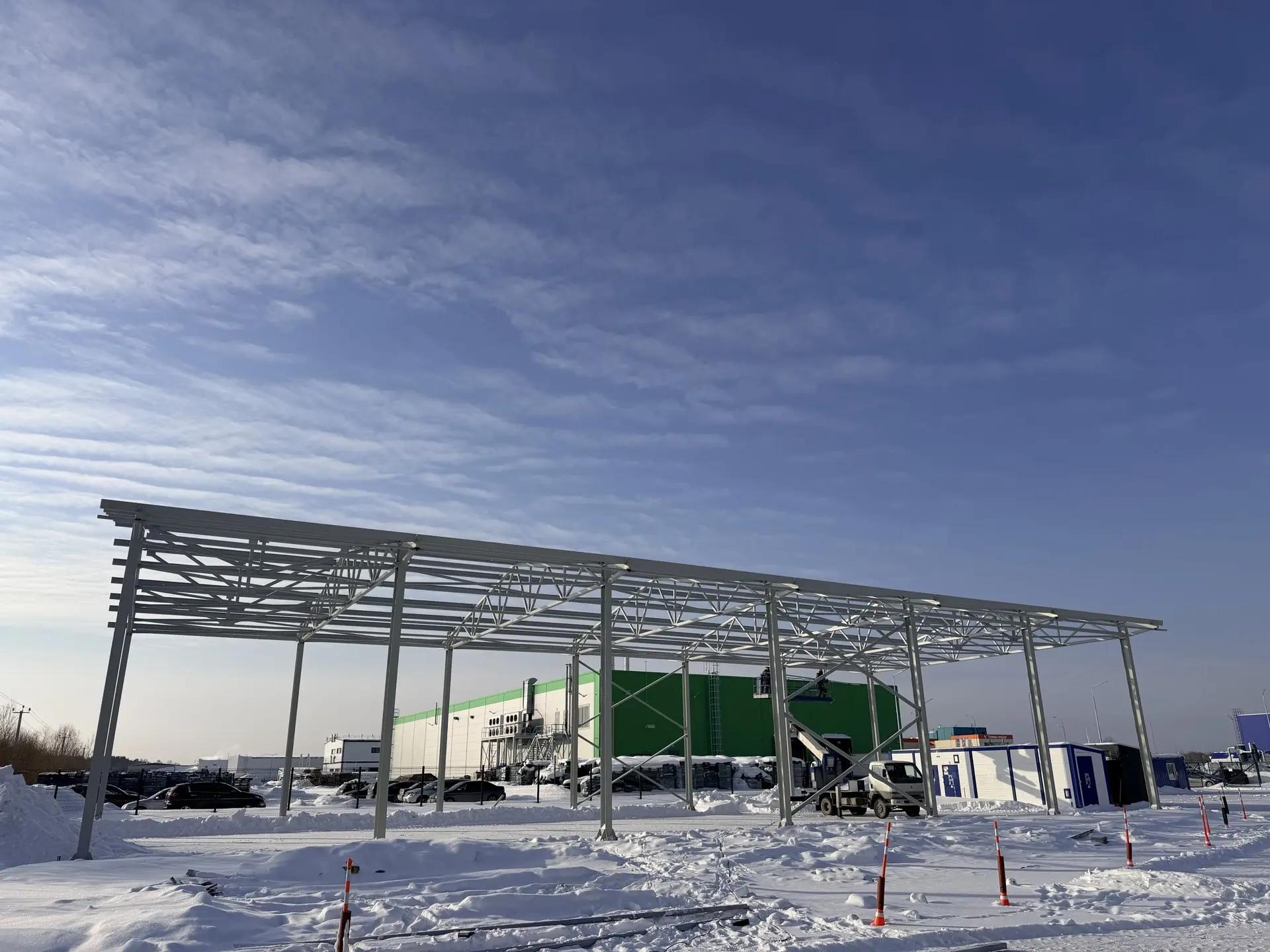

- Металлический каркас с колоннами и стропильными фермами
- Размеры по осям колонн — 36 × 15 м
- Высота до низа стропильных ферм — 7 м
- Открытое пространство под навесом для размещения техники, оборудования и материалов
СтальЭксперт / Портфолио

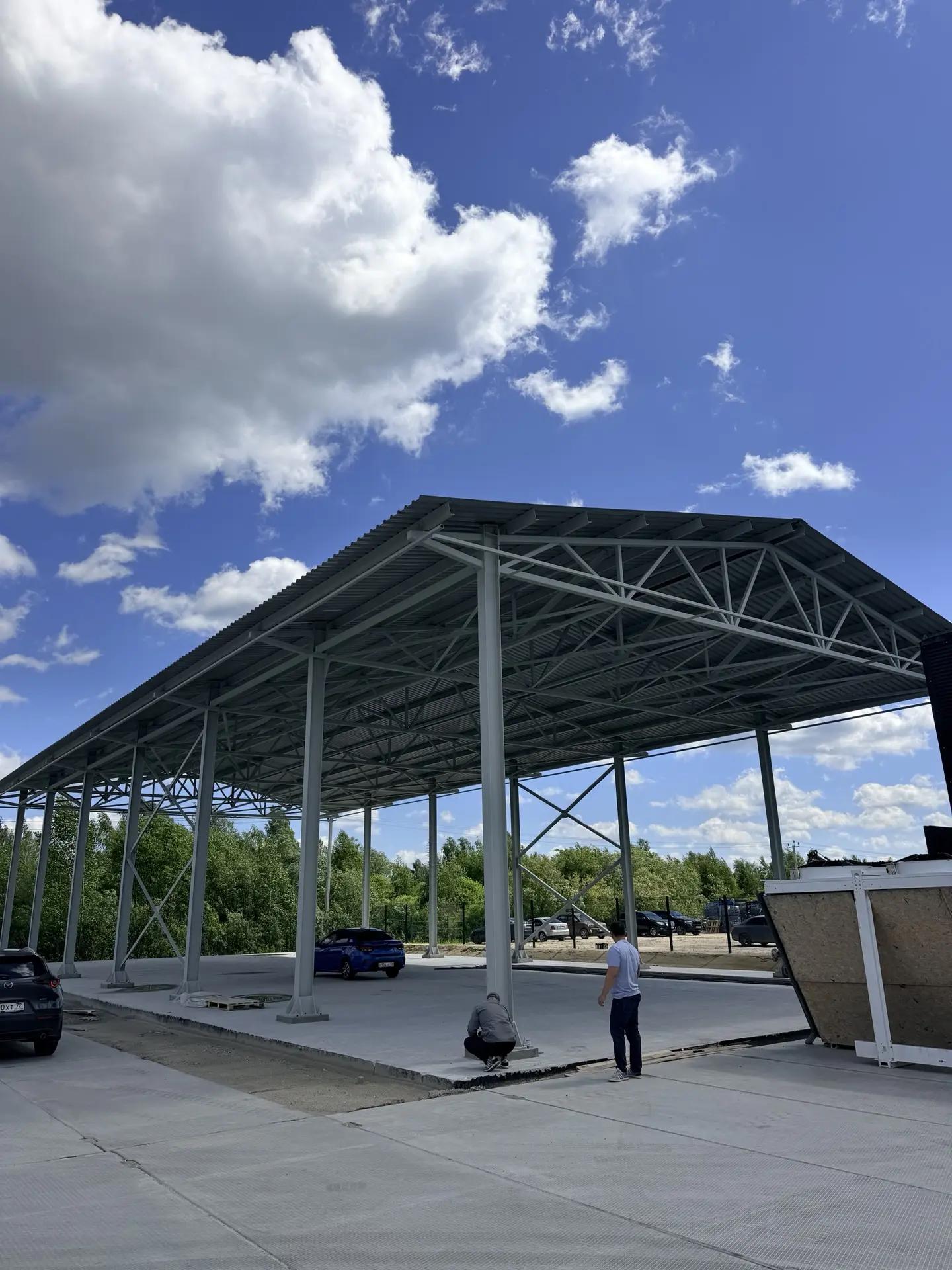

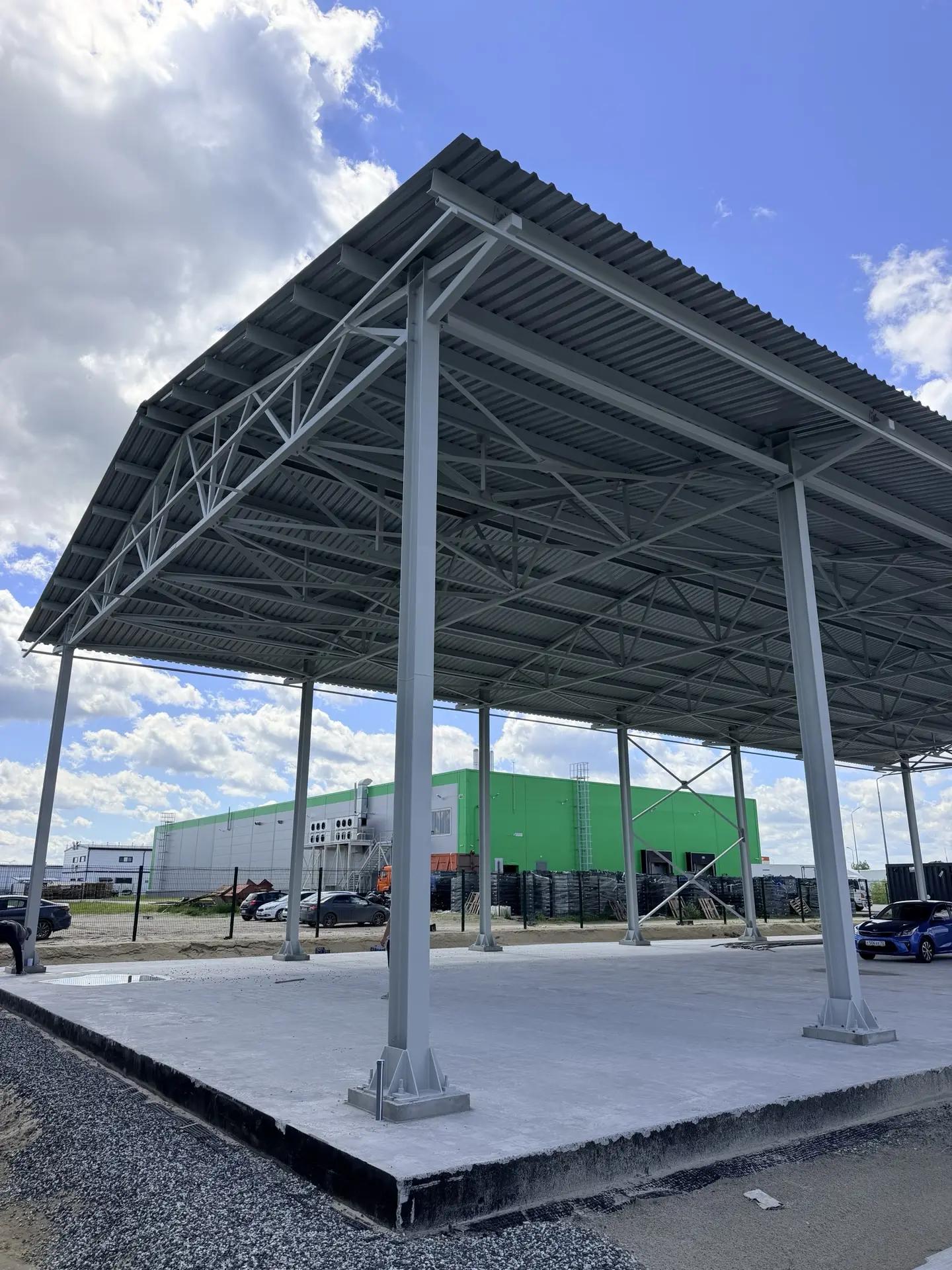

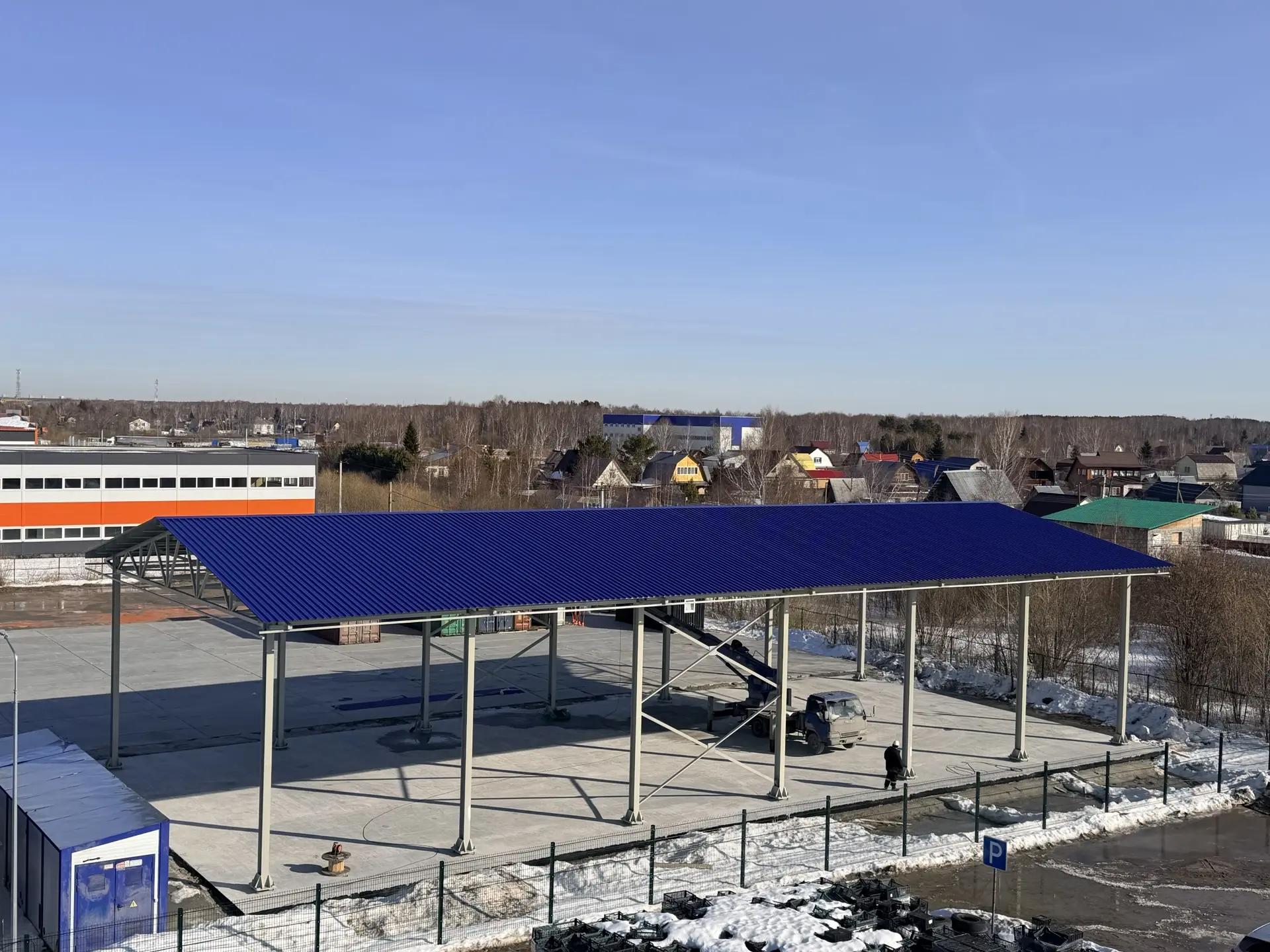

Металлический навес
промышленного назначения
Площадь кровли 684 м2
Параметры объекта 38 × 18 м · высота до ферм 7 м
Промышленный навес / Объект портфолио01 / ОБ ОБЪЕКТЕПРОЕКТ · МЕТАЛЛИЧЕСКИЙ НАВЕС
Конструкция
и характеристики

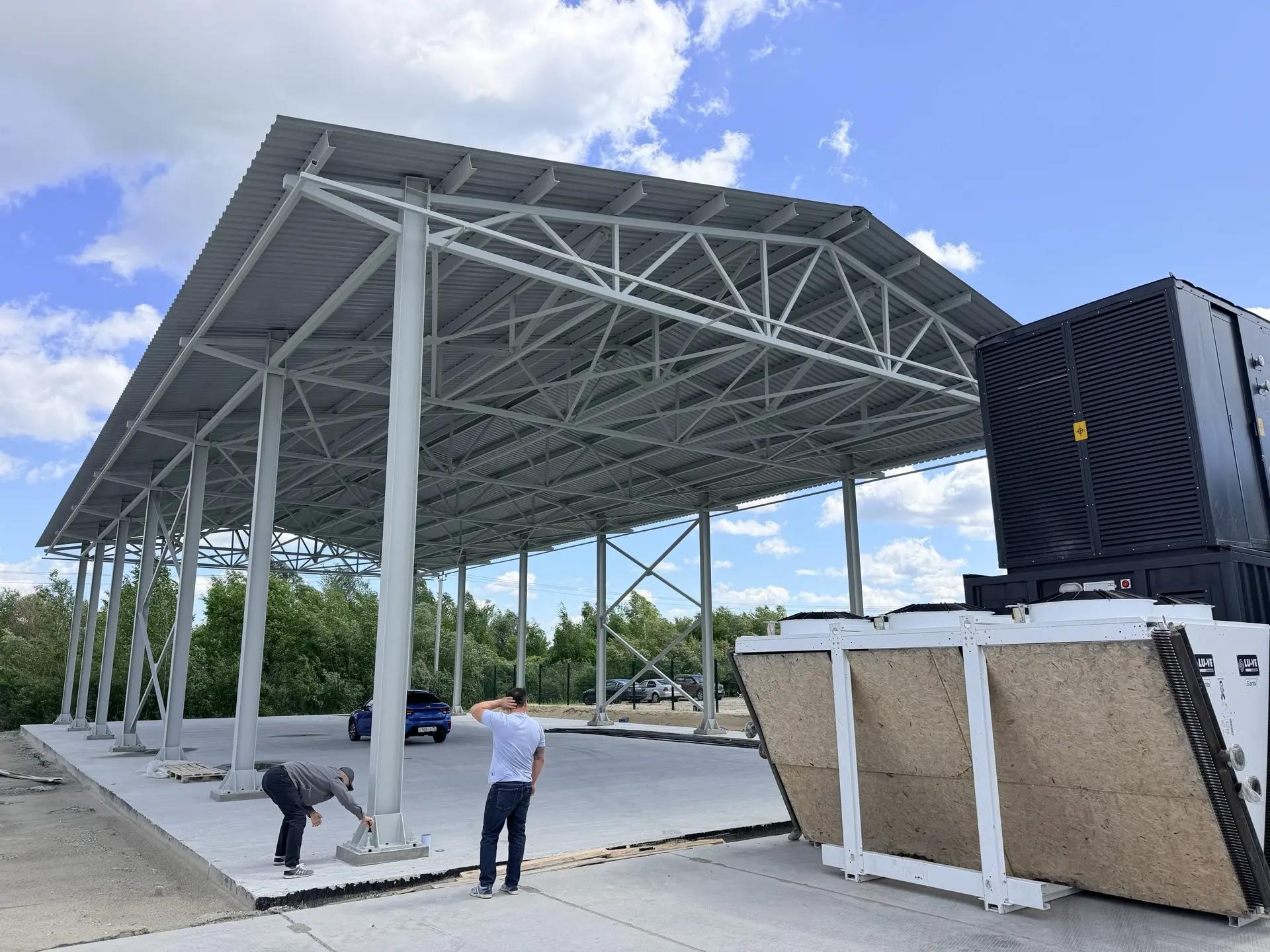

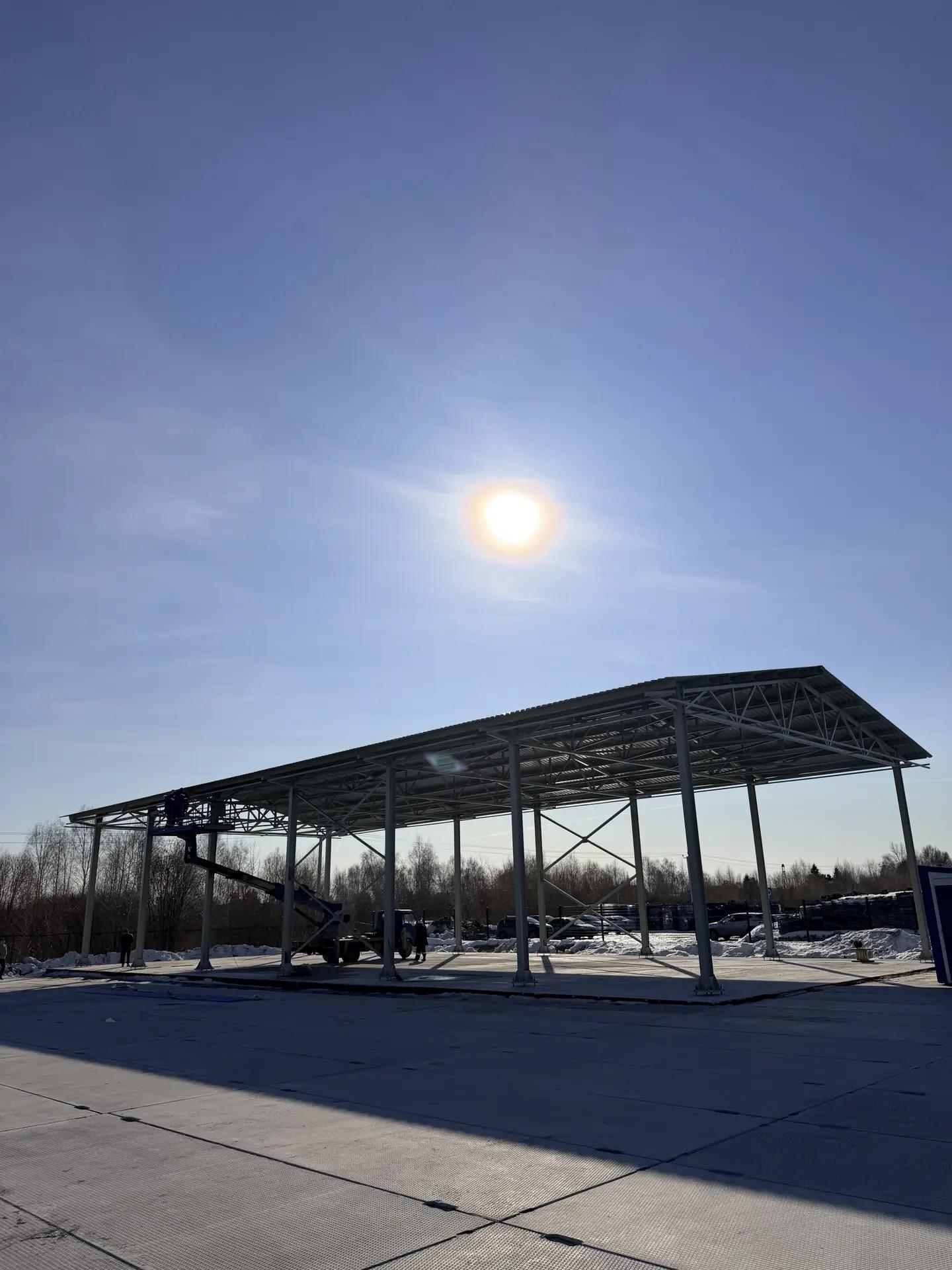

Промышленный металлический навес для защиты техники, транспорта, оборудования и материалов от осадков и солнечного воздействия. Размеры по осям колонн — 36 × 15 м, габариты по кровле — 38 × 18 м. Высота до низа стропильных ферм составляет 7 м. Конструкция размещается на монолитной железобетонной плите площадью 684 м2.
Несущая
Покрытие и
геометрия кровли

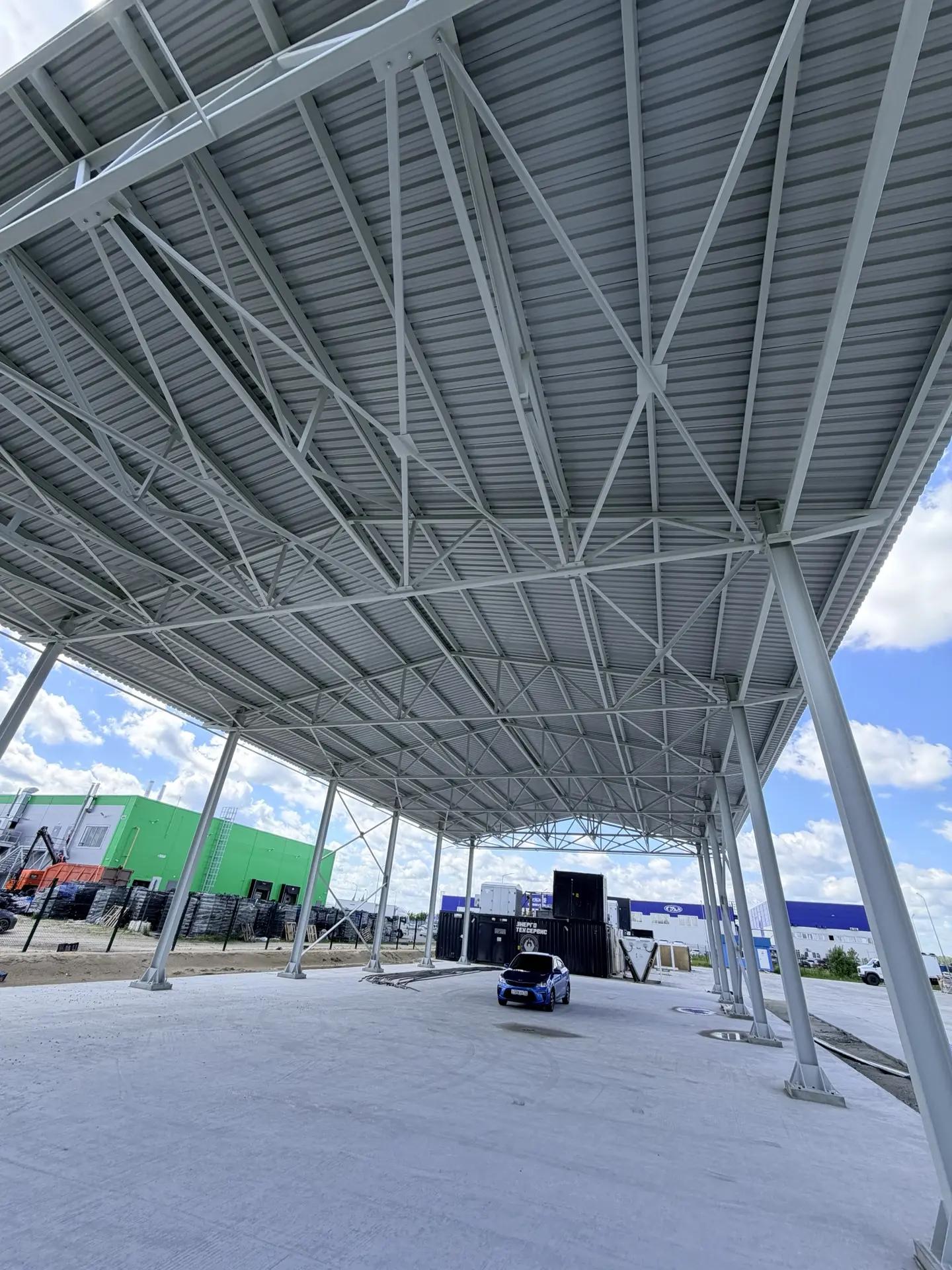

- Двухскатная кровля
- Кровельное покрытие — профилированный лист Н60
- Габаритные размеры по кровле — 38 × 18 м
- Общая площадь кровли — 684 м2
- Угол наклона кровли — 12°

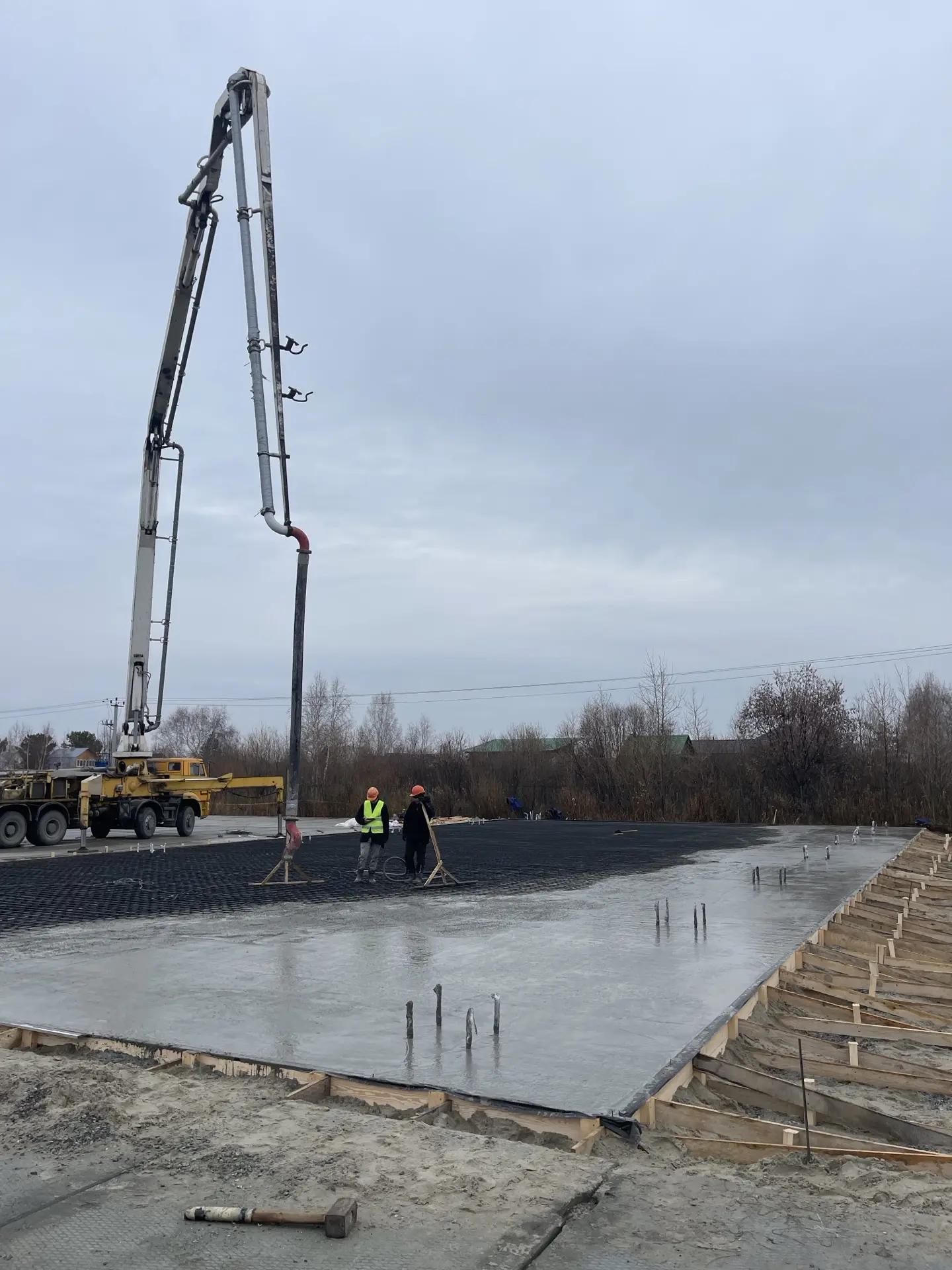

Железобетонная
платформа

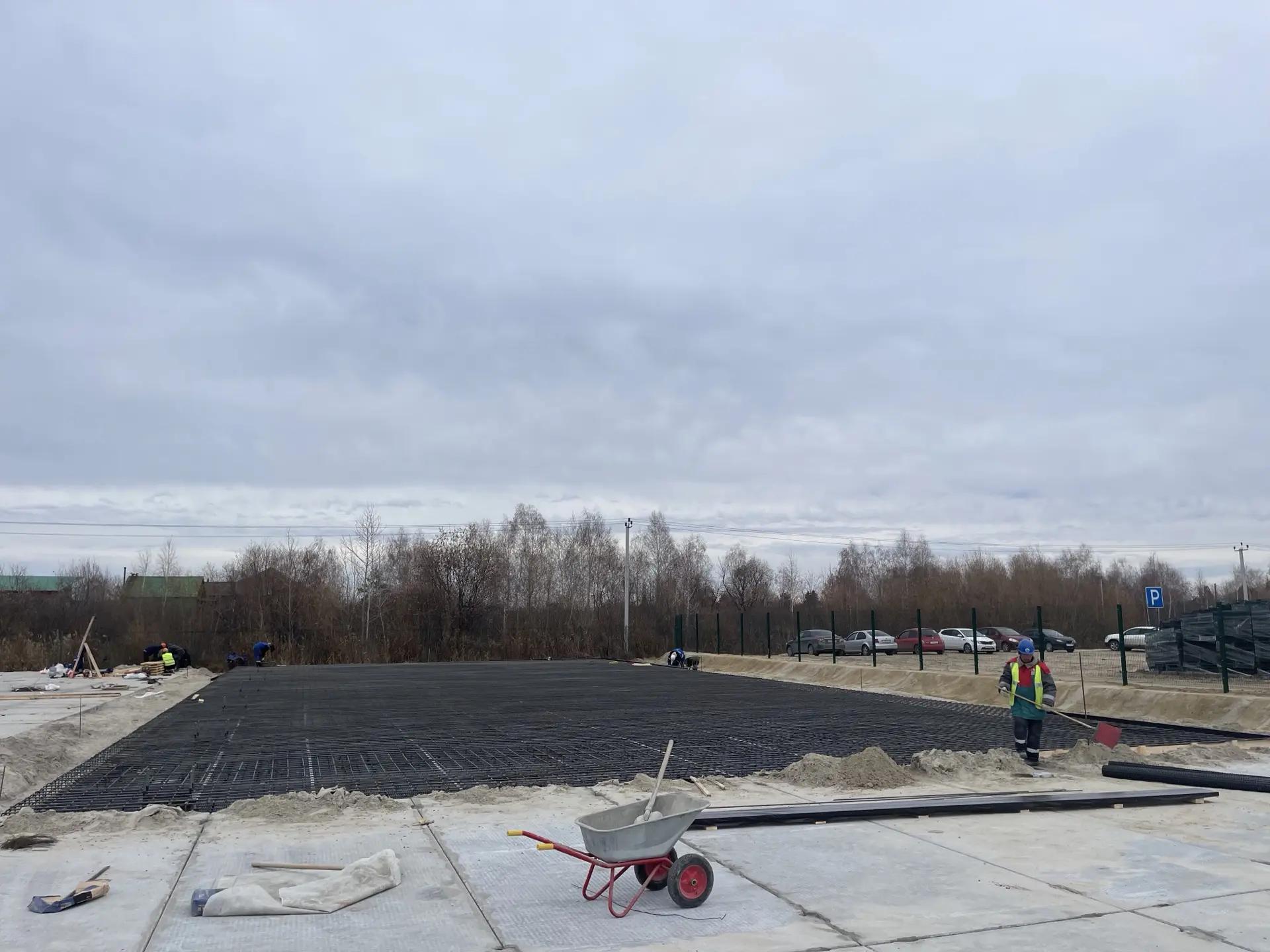

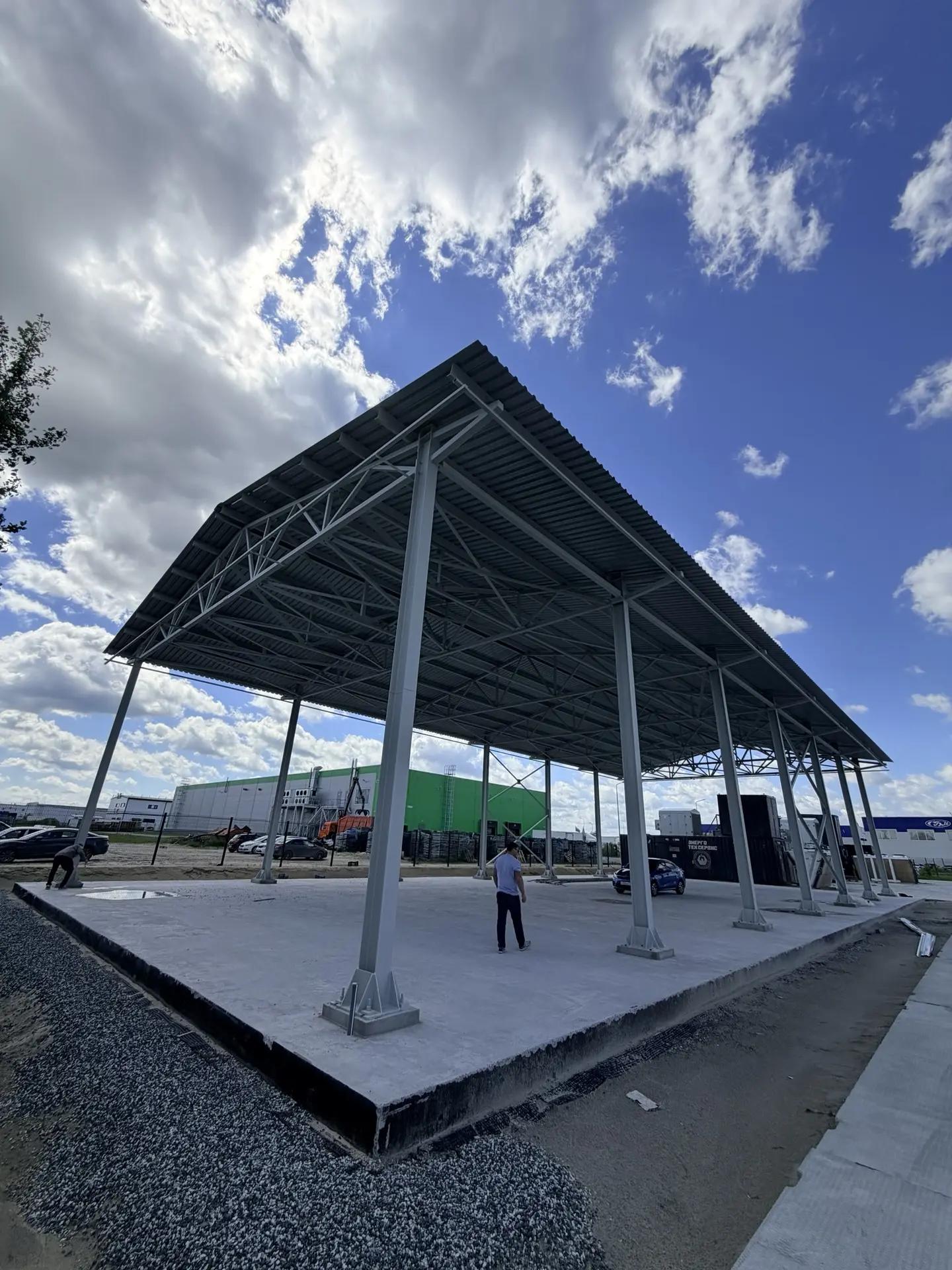

- Основание — монолитная железобетонная плита
- Толщина плиты — 300 мм
- Размеры плиты в плане — 38 × 18 м
- Площадь основания — 684 м2
- Платформа для размещения конструкции и организации рабочей зоны
